Ausbildungsausrüstung für Klimaanlagen

Produktübersicht

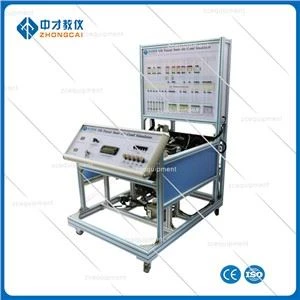

Das Schulungspanel für die automatische Klimaanlage eines Fahrzeugs wurde auf der Grundlage einer kompletten automatischen Klimaanlage des Originalfahrzeugs entwickelt. Es stellt den strukturellen Aufbau, die Steuerungslogik und den Betriebsablauf einer automatischen Kfz-Klimaanlage klar dar.

Dieses Gerät ist für die theoretische Unterweisung und praktische -Wartungsschulung für automatische Klimaanlagen in Kraftfahrzeugen konzipiert. Es ist in weiterführenden Berufsschulen, höheren Berufsschulen, allgemeinbildenden Einrichtungen und professionellen Ausbildungszentren für die Automobilindustrie weit verbreitet.

Wichtige funktionale Merkmale

Der Trainer nutzt eine voll funktionsfähige automatische Klimaanlage für ein Auto und ermöglicht so eine umfassende Darstellung der Systemkomponenten und realen Betriebsbedingungen.

Der Klimakompressor wird von einem unabhängigen Elektromotor angetrieben. Durch die Bedienung des Klimaanlagen-Bedienfelds im Original---Stil können Lernende den tatsächlichen Betriebsstatus und die Steuerungsprinzipien einer automatischen Kfz-Klimaanlage beobachten und verstehen.

Die Hauptplatte besteht aus 4 mm dickem Premium-Aluminium-Verbundmaterial und bietet eine hervorragende Beständigkeit gegen Korrosion, Stöße, Verschmutzung, Feuer und Feuchtigkeit. Die Oberfläche wird mit einem speziellen Grundierungsbeschichtungsverfahren behandelt. Zur Darstellung farbiger Schaltpläne und Systembetriebsdiagramme wird hochauflösender UV-Flachbettdruck verwendet, der eine langanhaltende Klarheit ohne Ausbleichen gewährleistet. Dadurch können Studierende schematische Diagramme visuell mit physischen Komponenten korrelieren, um das Verständnis und die Fehleranalyse zu verbessern.

Die Schulungsplattform ist mit speziellen elektrischen Prüfterminals ausgestattet. Diese Terminals ermöglichen die direkte Messung und Analyse wichtiger elektrischer Parameter von Klimaanlagenkomponenten, einschließlich Widerstands-, Spannungs-, Strom- und Frequenzsignalen, und unterstützen so die praktische Diagnoseausbildung.

Technische Parameter

Gesamtabmessungen: 1000 × 1500 × 1000 mm (L × B × H)

Stromversorgung: 220 V Wechselstrom ±10 %, 50 Hz

Arbeitsspannung: DC 12 V

Kältemitteltyp: R134a

Betriebsumgebungstemperatur: -40 Grad bis +50 Grad
